🚧 This post is under construction 🚧

TL;DR

  • Point 1
  • Point 2
TODO: Add a description
TODO: Add a legend

Table of Contents

0. Préliminaires

  1. Vérifier que la chaîne n’est pas trop tendue
    • Si c’est le cas, le bras oscillant ne peut pas bouger librement, la chaîne tire sur le PSB… Bref c’est pas une bonne idée.
  2. Mesurer la hauteur du joint spi de fourche. Exemple: 7 mm pour un RS 660

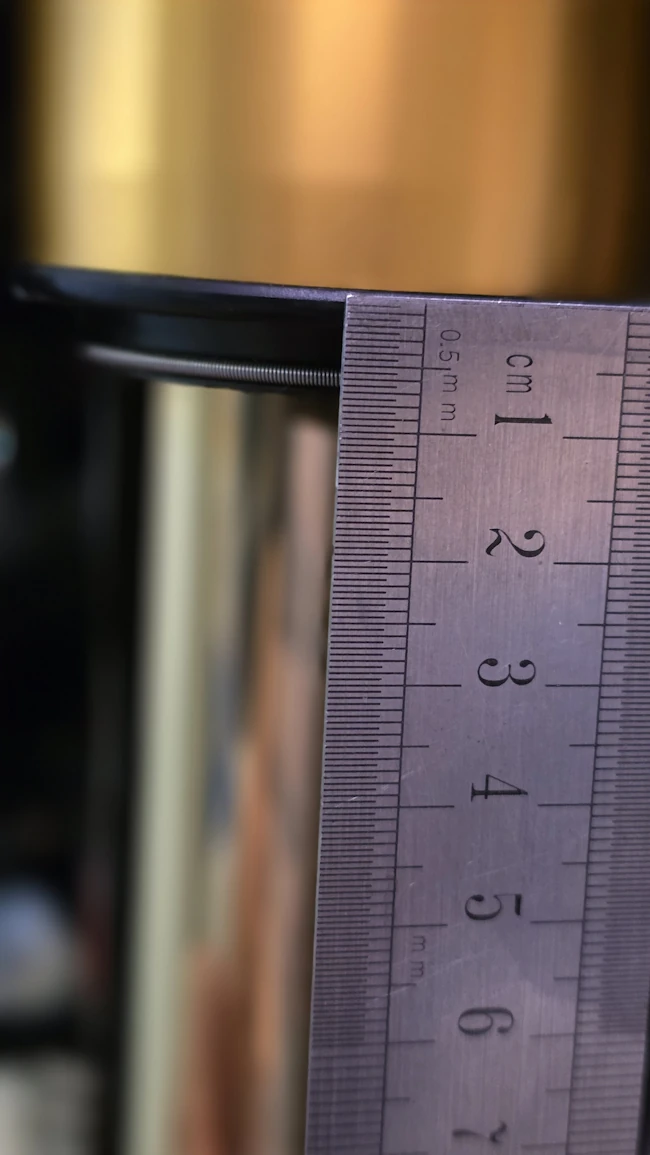

Mesure de la hauteur du joint spi de fourche
Mesure de la hauteur du joint spi de fourche
  1. Mesurer la hauteur du zip. Exemple: 2.5 mm

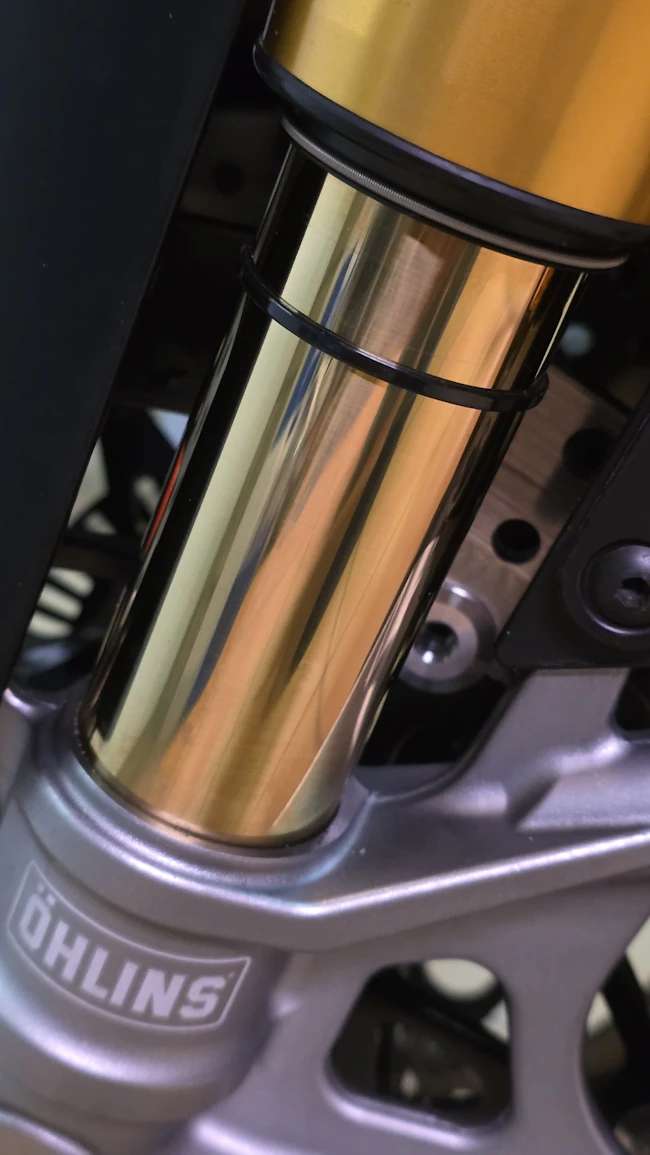

Poser un zip sur un des tubes de fourche
Poser un zip sur un des tubes de fourche
  1. Poser un zip sur 1 des tubes de fourche

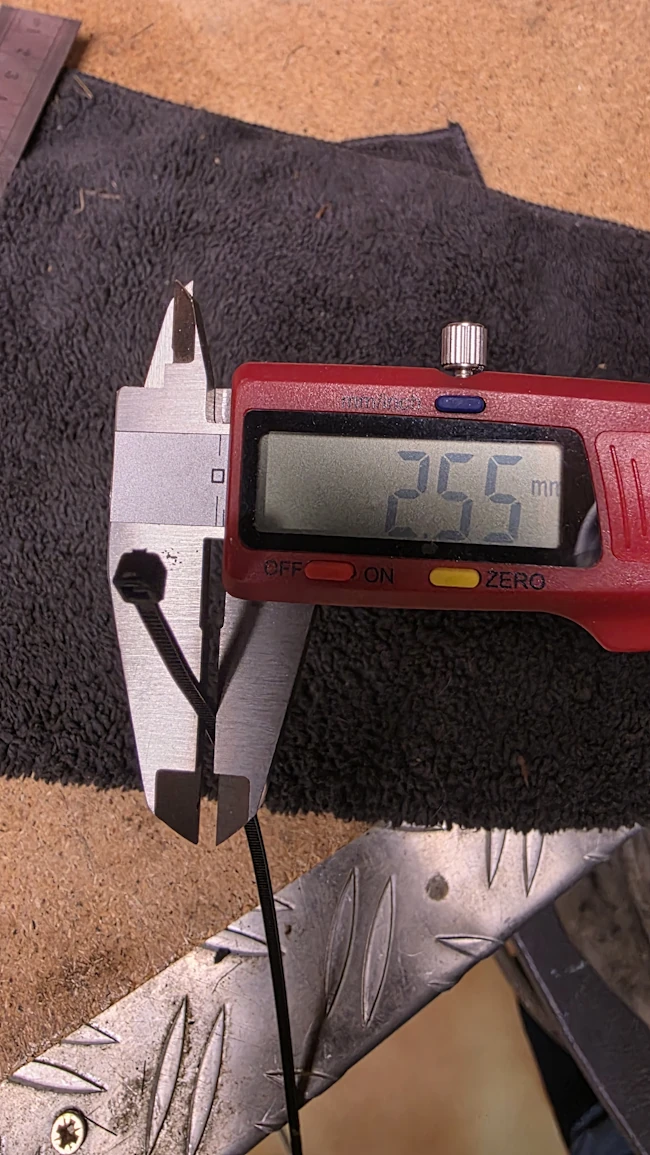

Mesure de la largeur du zip. On va dire 2.5 mm
Mesure de la largeur du zip. On va dire 2.5 mm
  1. Pour l’AV et l’AR retrouver dans la documentation technique les moyens de régler ainsi que les valeurs usines de :
    • Pré compression (pré-contrainte)
    • Rebond
    • Compression
    • Rebond rapide
    • Compression rapide

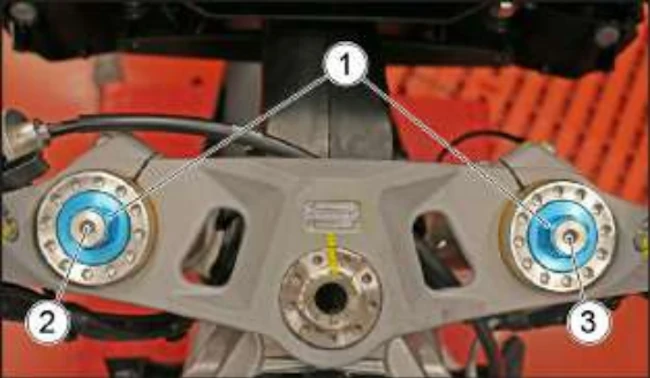

Doc Aprilia. 1=précharge 2=compression (tube de droite) 3=détente (tube de droite)
Doc Aprilia. 1=précharge 2=compression (tube de droite) 3=détente (tube de droite)

Exemple:La doc Aprilia du RS660 factory indique qu’il n’y a qu’une configuration et que c’est la configuration piste qui a été choisie. Il n’indique aucune valeur pour un usage route.

  • Précharge = -5 tours depuis la vers

  1. Préparer les outils en conséquence

1. Fourche: Vérifier les réglages par défauts

Précharge

  1. Ouvrir (dévisser) et noter le nombre de tours de précharge sur les tubes gauche et droit
  2. Fermer (visser) complètement et noter le nombre de tours disponibles
  3. Ouvrir complètement

Rebond (si disponible)

  1. Ouvrir et noter le nombre de clics de rebond sur les tubes gauche et droit
  2. Fermer complètement et noter le nombre de clics disponible
  3. Ouvrir complètement

Compression (si disponible)

  1. Ouvrir et noter le nombre de clics de compression sur les tubes gauche et droit
  2. Fermer complètement et noter le nombre de clics disponible
  3. Ouvrir complètement

2. Déterminer le bottom out (buttée de fourche)

  1. Retrouver dans la documentation de la moto. Exemple: 120 mm pour un RS 660
  2. Étendre la fourche à son maximum
  3. Mesurer du fourreau au pied (ne pas mesurer sous le joint). Exemple: 143 mm pour un RS 660
  4. Application numérique: \(\textrm{Bottom Out} = 143 - 120 = 23 \textrm{ mm}\)

4. Mesure du static sag (moto SANS pilote)

  1. Mesurer du fourreau au pied (ne pas mesurer sous le joint). Exemple: 115 mm pour un RS 660
  2. Application numérique: \(\textrm{Static SAG} = 143 - 115 = 28 \textrm{ mm}\)
  3. On veut un static sag en 15 et 25 mm (20 mm typique)
  4. Avec 28 mm, la moto s’enfonce trop. Faut ajouter/fermer la précharge
  5. On ferme de 4 tours
  6. On mesure et on lit 118 mm.
  7. \[\textrm{Static SAG} = 143 - 118 = 25 \textrm{ mm}\]
  8. On touche plus à rien

4. Mesure du rider sag (moto AVEC pilote)

  1. S’équiper: bottes, gants, casque, combine ou blouson
  2. Monter DOUCEMENT sur la moto
  3. Première mesure, 108 mm par exemple
  4. \[\textrm{Rider SAG} = 143 - 108 = 35 \textrm{ mm}\]
  5. Freiner de l’avant et pomper plusieurs fois la fourche
  6. Faire une mesure. Exemple: 109 mm pour un RS 660
    1. C’est OK si la difference est de l’ordre du mm
    2. Si y a une grande difference, faire la révision de la fourche (huile, joints…)
  7. Prendre la valeur moyenne des 2 valeurs précédentes
  8. Objectifs
    • Route = 35-40 mm
    • Track = 30 mm
  9. Ajustements:
    • Si on lit 22 mm il faut ouvrir la précharge. Si on est tout ouvert et si on atteint toujours pas la valeur souhaitée, le pilote est trop léger. Faut changer les ressorts
    • Si on lit 45 mm il faut fermer la précharge. Si on est tout fermé et si on atteint toujours pas la valeur souhaitée, le pilote est trop lourd. Faut changer les ressorts

5. Mettre à jour le Bottom Out en fonction du réglage de précharge

  1. Étendre la fourche à son maximum
  2. Mesurer du fourreau au pied (ne pas mesurer sous le joint). Exemple: 146 mm pour un RS 660 car on a mis +3 tours de précharge
  3. Application numérique: \(\textrm{Bottom Out} = 146 - 120 = 26\)

6. Calculer la limite à surveiller quand on roule

  1. On veut 10 mm de marge avec que la fourche ne touche
  2. La distance entre le pied de fourche et le base du zip: \(\textrm{Limit} = 146 - 120 - 5 - 2 + 10 = 29 mm\)
  3. Faut pas que le bas du zip descende sous les 29 mm

Ajustements:

  • Si le bas du zip dépasse la limite (mesure inf à 29mm) il faut fermer la précharge et/ou vérifier les mesures
  • Si le bas du zip reste loin de la limite on peut freiner plus fort et/ou vérifier les mesures
TODO: Add a legend
